Мобильный терминал УТП-М-x1-8.005

УТП-M-x1-8.005 устанавливается на мобильные объекты с целью автоматизированного сбора информации о состоянии выходных сигналов аналоговых и цифровых датчиков, размещенных на объекте, обработки, сохранения и вывода полученных данных для передачи по каналу связи на диспетчерский центр.

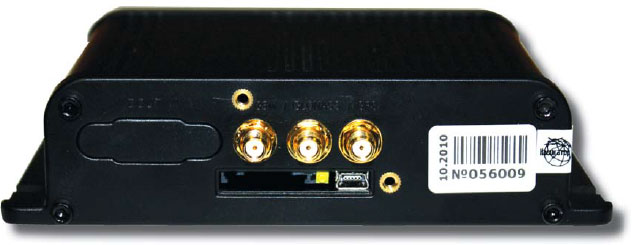

Мобильный терминал УТП-М-1-8.005

Мобильный терминал УТП-М-x1-8.005

Технические характеристики

Характеристики GPS/ГЛОНАСС – модуля:

  • определение географических координат со среднеквадратическим отклонением (СКО) местоположения в плане 1.5 м;
  • время холодного старта 35 сек.;
  • определение высоты над уровнем моря;
  • определение времени GPS/ ГЛОНАСС;
  • определение скорости перемещения по координатам от GPS/ГЛОНАСС;
  • чувствительность приемника – 160 dBm.

Характеристики GSM-модуля:

  • определение уровня сигнала GSM – 4 уровня;
  • частотные диапазоны GSM-модема 850, 900, 1800, 1900 МГц;
  • возможные режимы передачи данных – CSD, SMS, GPRS, голосовой;
  • количество SIM-карт – 1.

Входы положительной полярности:

6 входов, 2 из них также могут работать как счетные.

Входы типа «сухой контакт»:

8 входов, срабатывающих при замыкании на «землю».

АЦП:

4 входа АЦП для измерения напряжения в диапазоне от 0 до 50 В с разрешением 10 бит.

Выходы:

16 выходов «открытый коллектор», 1 выход для подключения внешнего светодиода, 1 коммутируемый выход с напряжением на выходе равном напряжению питания и с защитой от помех для подключения дополнительных маломощных устройств, 1 мощный коммутируемый выход с напряжением на выходе равном напряжению питания.

Цифровые интерфейсы:

  • RS-232;
  • RS-485;
  • USB-Device;
  • 1-Wire;
  • интерфейс громкой связи.

Прочие устройства:

  • модуль флэш-памяти до 128 Мбит;
  • акселерометр, позволяющий фиксировать ускорения по 3-м осям до 3 g.

Дополнительные опциональные устройства:

  • Wi-Fi – модуль.

Электрические характеристики:

  • Питание устройства осуществляется от источника постоянного напряжения от 9 В до 36 В или от встроенной аккумуляторной батареи с напряжением 3.6 В (4.2 В макс.) 1300 мАч.
  • Устройство имеет защиту от пониженного и повышенного входного напряжения.
  • Устройство имеет защиту от перегрузок по току (предохранитель).
  • Устройство имеет активную защиту от переполюсовки.

Электромагнитная совместимость и устойчивость к помехам.

Терминал обеспечивает электромагнитную совместимость и устойчивость к воздействию электромагнитных помех в соответствии с требованиями Приложения N 2 к Техническому регламенту о безопасности колесных транспортных средств, утвержденному постановлением Правительства РФ от 10 сентября 2009 г. N 720 (Собрание законодательства РФ, 2009, N 38, ст. 4475; 2011, N 42, ст. 5922), а также в соответствии с требованиями пунктов 6.5 - 6.9 Правил ЕЭК ООН N 10-03.

Устойчивость к климатическим и вибрационным воздействиям.

Абонентский терминал по устойчивости к климатическим воздействиям соответствует требованиям Приложения N 11 к Правилам применения абонентских станций (абонентских радиостанций) сетей подвижной радиотелефонной связи стандарта GSM-900/1800, утвержденным приказом Министерства информационных технологий связи РФ от 19.02.2008 N 21 (зарегистрирован в Министерстве юстиции Российской Федерации 5 марта 2008 г., регистрационный N 11279).

  • Устройство устойчиво к воздействию:
    • температуры окружающего воздуха от -40 до +85 °С;
    • относительной влажности воздуха до 90 % при температуре 20°С;
    • атмосферного давления от 84 до 107 кПа;
    • вибрации с частотой 10-55 Гц и амплитудой 0,35 мм.
  • Класс защиты корпуса IP54.

Габаритные характеристики

Габаритные размеры устройства - не более 144 х 108 х 36 мм.
